Modelska analiza I
9. naloga: Stohastični populacijski modeli

  1. Napravi statistiko časov izumrtja za preprosti eksponentni model (\(\beta = 1.0/\text{enota časa}\)) za majhno (\(N = 25\)) in veliko (\(N = 250\)) populacijo. Ali je ta čas odvisen od velikosti časovnega koraka? Primerjaj z modelom, ki vključuje rojstva in smrti (\(\beta_r = 4\beta\), \(\beta_s = 5\beta\))!

  2. Za zgornji model poišči matriko prehodov in z njo oceni čas izumrtja. Za preprost eksponentni model izumiranja lahko zapišeš enačbe za verjetnostno porazdelitev v odvisnosti od časa. Kako se efektivni odmik te porazdelitve spreminja s časom?

  3. V stohastičnem modelu zajci-lisice določi povprečno življenjsko dobo sistema, če začnemo v ravnovesnem stanju. Za boljšo primerjavo med rezultati uporabi stacionarno stanje z 200 zajci in 50 lisicami in razmerje rodnost/smrtnost \(5/4\) za zajce in obratno za lisice.

  4. Stohastično simuliraj model epidemije iz 4. naloge z dodano možnostjo, da imuni postopoma spet postajajo dovzetni. Kakšna je statistika časov popolne eliminacije bolezni v odvisnosti od velikosti populacije in hitrosti izgubljanja imunosti?

Model izumrtja

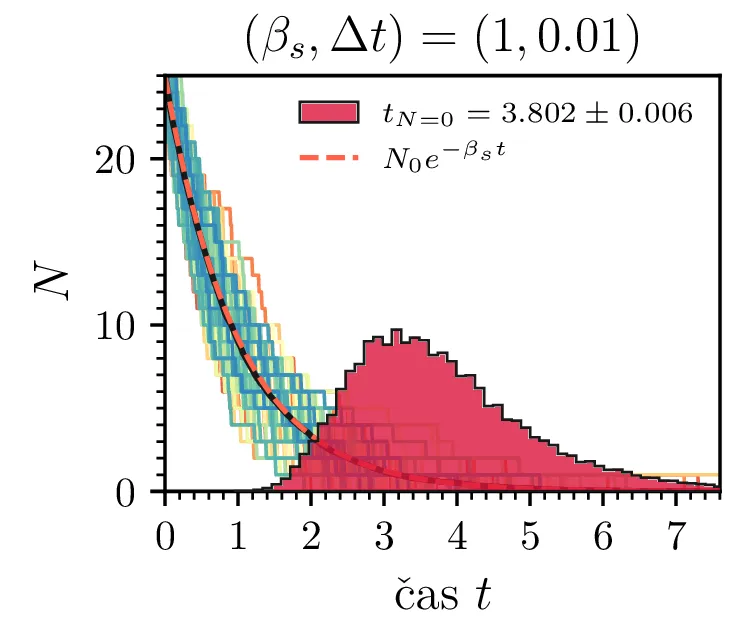

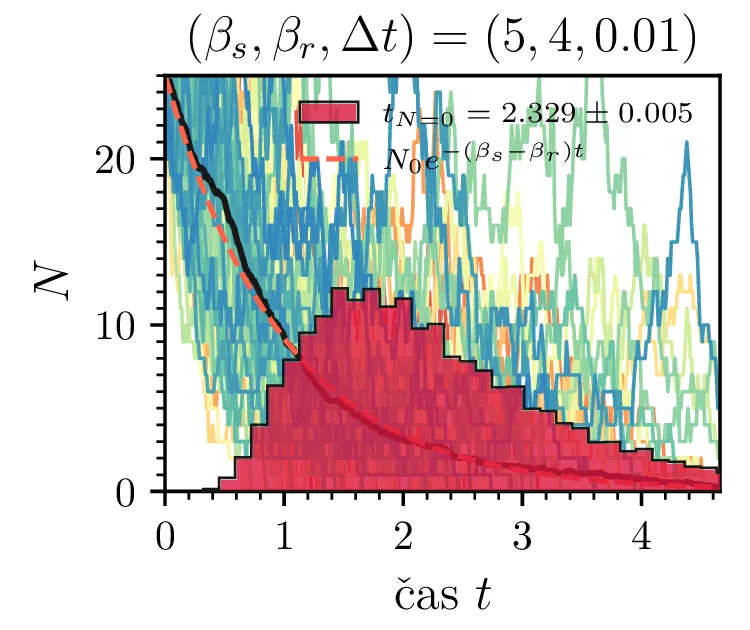

Poteki preprostega modela izumiranja za populacijo \(N_0 = 25\). V barvah je narisanih \(100\) trajektorij, z rdečo pa je narisan histogram ustavitvenih časov za \(50\,000\) poskusov. (Levo) Model brez rojstev, \(\beta_r = 0\). (Desno) Model z rojstvi, kjer je še vedno \(\beta_s - \beta_r = 1\). Vidimo, da se stohastične trajektorijo v primerjavi z modelom brez rojstev znatno razširijo, povprečje pa se premakne levo.

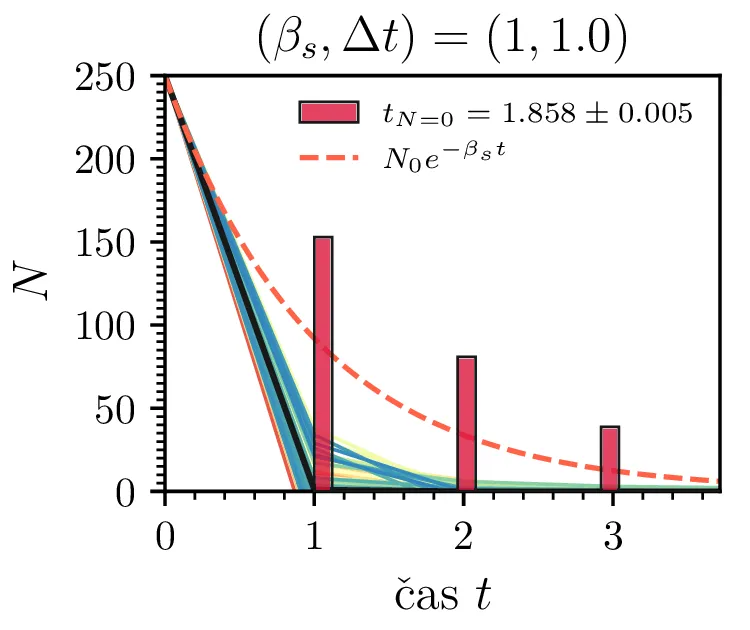

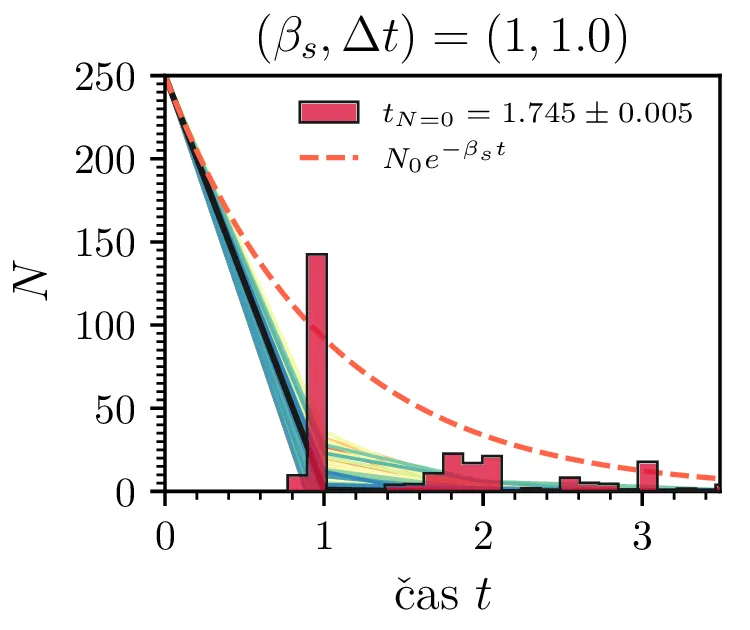

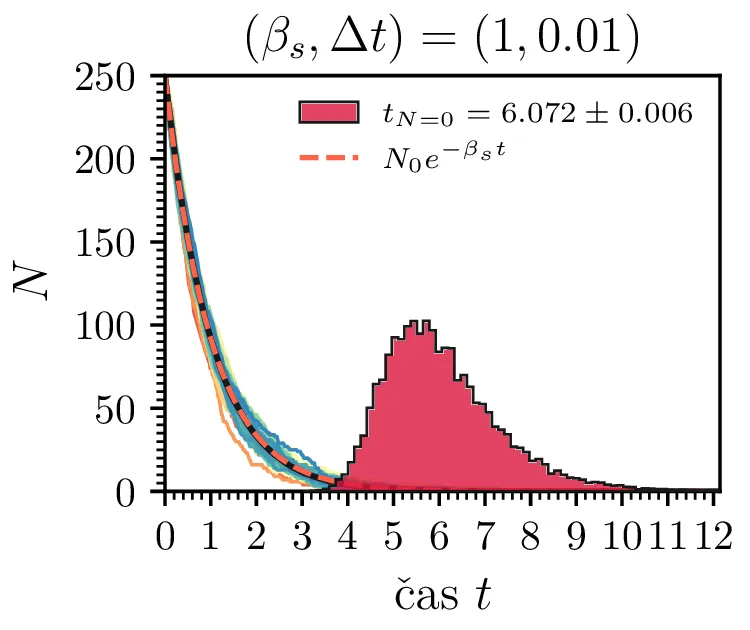

Poteki preprostega modela izumiranja za populacijo \(N_0 = 250\). V barvah je narisanih \(100\) trajektorij, z rdečo pa je narisan histogram ustavitvenih časov za \(50\,000\) poskusov. Na desnih dveh slikah je prikazan vliv prevelikega časovnega koraka \(\Delta t = 1.0\). Sredinsko (in tudi na levi sliki z manjšim korakom) je uporabljena linearna interpolacija časa izumrtja pri prehodu čez \(N = 0\). Poleg povprečnega \(t_{N = 0}\) je zapisana tudi njegova standardna napaka (ne standardna deviacija), ki je zares napaka te izračunane pričakovane vrednosti.

Prvo si pogledamo preprost model izumrtja, pri katerem začetno populacijo \(N(t = 0) = N_0\) zmanjšujemo stohastično kot \[N(t + \Delta t) = N(t) - \mathcal{P}(\beta_s N \Delta t),\] pri čemer je \(\mathcal{P}(\lambda)\) naključno število žrebano iz Poissonove porazdelite s povprečjem \(\lambda\). Povprečje \(\lambda = \beta N \Delta t\) je v osnovi eksponentno, tako da je \(\dot{N} \propto N\). V model izumiranja lahko dodamo še pojav rojstev, z dodatnim stohastičnim členom \begin{equation}N(t + \Delta t) = N(t) - \mathcal{P}(\beta_s N \Delta t) + \mathcal{P}(\beta_r N \Delta t). \label{eq:stohastic-de}\end{equation} V zvezni sliki ne-stohastične diferencialne enačbe bi to pomenilo rešitev združenih eksponentov \(N(t) = N_0 e^{-(\beta_s - \beta_r) t}\). A v stohastični sliki ima to dodatno posledico v tem, da porazdelitev časov izumrtja razširi. To lahko vidimo na sliki 1 kjer primerjamo med modelom izumrtja in modelom izumrtja z rojstvi, za začetno populacijo \(N_0 = 25\). To lahko razširimo tudi na primera \((\beta_s, \beta_r) = (5, 4)\) in \((20, 19)\) za večjo začetno populacijo na sliki 3.

Vpliv časovnega koraka

Da je simulacija statistično pravilna, mora biti korak \(\Delta t\) zadostno majhen, drugače umetno omejimo število možnih prehodov iz \(N > 0\) v \(N \le 0\). Najbolje to vidimo na slikah 2 sredinsko in desno, kjer je korak \(\Delta t = 1\). Vidimo, da histogram razpade na tri ločene vrhove, ki jih določa celoštevilski naklon možnih Poissonovskih skokov v prostoru \((t, N(t))\). Edina razlika med sredinsko in desno sliko je uporaba interpolacijske sheme, kjer čas izumrtja razumemo kot presečišče daljice med \((t_1, N_1)\) in \((t_2, N_2)\), pri čemer je \(N_1\) zadnji \(N > 0\), drugi \(N_2\) pa je prvi \(N \le 0\). Tako interpolacijsko shemo uporabljamo povsod v nadaljevanju, kjer je to smiselno.

Odvisnost časov izumrtja od parametrov

Na sliki 4 v log-linearni skali vidimo kako povprečen čas potreben za izumrtje logaritemsko narašča z velikostjo začetne populacije. Vidim lahko tudi napačen način računanja, kjer za \(N_0\) vzamemo necelo število, to pa povzroči statistično povsem nesmiselne rezultate, kjer se populacij zatakne pri nekem majhnem realnem številu \(N \in (0, 1)\). Poleg začetne velikosti populacije na povprečen čas izumrtja vpliva tudi hitrost izumiranje \(\beta_s\). Kot vidimo na sliki 5, je za \(\beta_s \ll \beta_r\) ta odvisnost smiselna in intuitivna \(t \propto \frac{1}{\beta_s}\). A za \(\beta_r \approx \beta_s\) ta čas močno naraste, saj je obnašanje bolj difuzivno, poleg smrti, ki premikajo \(N\) navzdol, so prisotna tudi rojstva, ki premikajo \(N\) navzgor. Bolj podroben pogled na te pole, kjer čas in njegova varianca narasteta, vidimo na sliki 6.

Na sliki 7 je narisana odvisnost povprečnih časov za neko izbiro hitrosti procesa \(\beta_s\) od koraka stohastične integracije. Kot pričakovano je potrebna za smiseln rezultat dovolj velika resolucija, t. j. dovolj majhen \(\Delta t\). Za večje \(\beta_s\) je tipično potrebna izbira manjšega koraka.

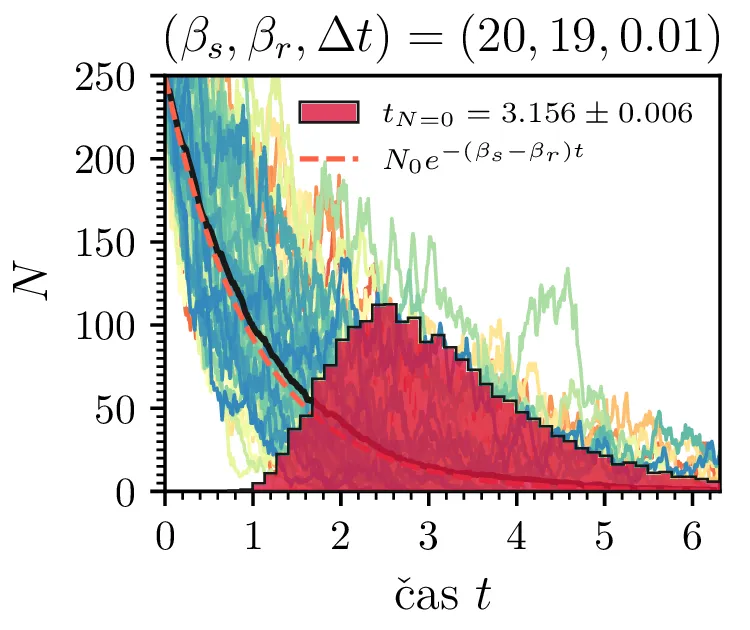

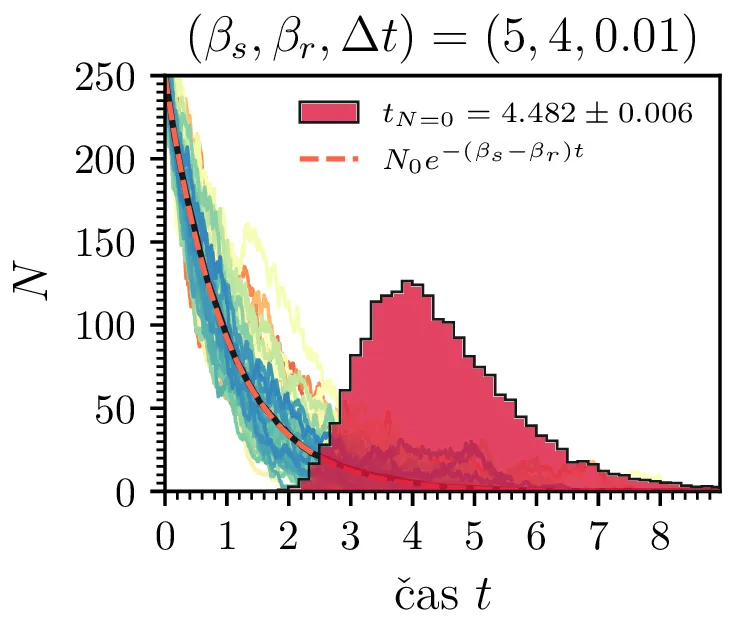

Poteki modela izumiranja z rojstvi za populacijo \(N_0 = 250\) in dve izbiri \(\beta_s, \beta_r\) za kateri velja \(\beta_s = = 1 + \beta_r\). V barvah je narisanih \(100\) trajektorij, z rdečo pa je narisan histogram ustavitvenih časov za \(50\,000\) poskusov. Za oba primera je uporabljena linearna interpolacija časa izumrtja pri prehodu čez \(N = 0\). Vidimo, da je pri večjih \(\beta_r\) ansambel potekov bolj razpršen.

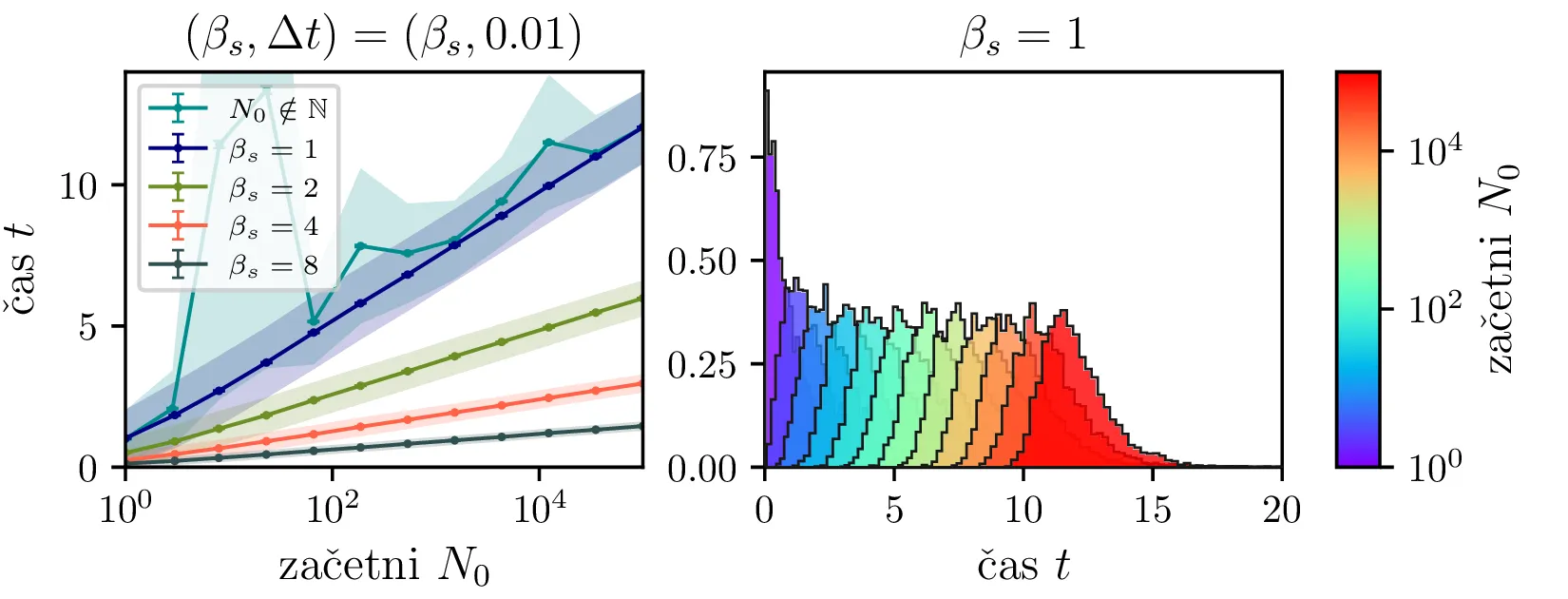

(Levo) Odvisnost časov izumrtja od velikosti začetne populacije \(N_0\). Prikazan je tudi patološki primer \(N_0 \notin \mathbb{N}\), ki se ga moramo izogibati, saj je Poissonovska porazdelitev v osnovi celoštevilski konstrukt in za nek majhen \(\epsilon > 0\) je lahko število \(n + \epsilon, n \in \mathbb{N}\) problematično v tem, da se "zatakne" pri neki zelo majhni \(< 1\) velikosti populacije. (Desno) Histogrami za različne \(N_0\) pri \(\beta_s = 1\). Vidimo da je porazdelitev po časih izumrtja \(t\) podobna zamaknjenim Poissonovim porazdelitvam.

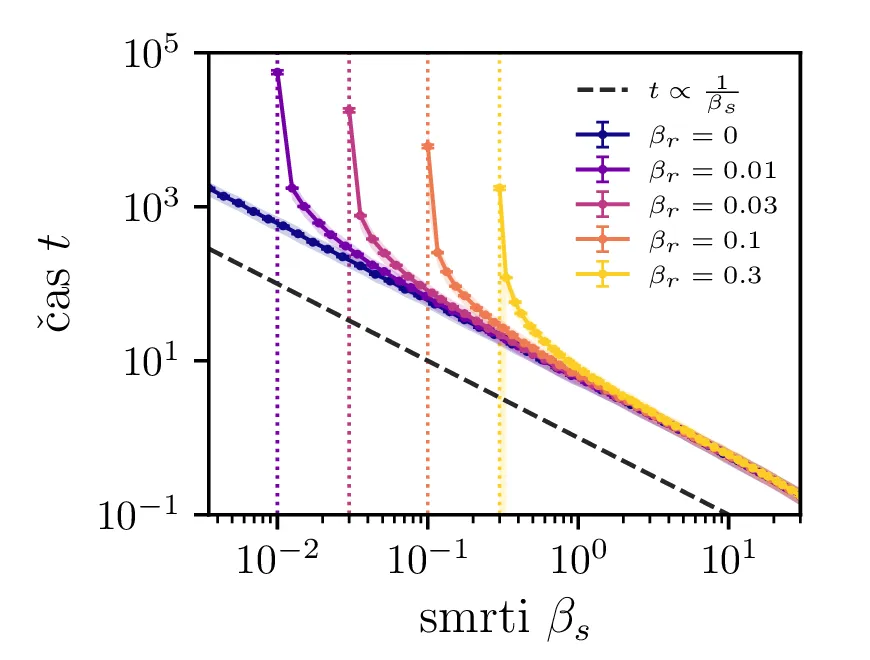

Odvisnost časov izumrtja od hitrosti izumiranja \(\beta_s\). Pričakovano čas izumiranja pada kot \(1/\beta_s\). A zanimivo je obnašanje pri \(\beta_s \approx \beta_r\). Tedaj smo v najbolj difuzivnem režimu (glej npr. sliko 10 in časi izumrtja močno narastejo. Pri \(\beta_s \approx \beta_r\) močno naraste tudi varianca časov izumrtja, kar na sliki ni pravilno prikazano (točno pri \(\beta_s = \beta_r\) je standardna deviacija \(\hat{\sigma}_t\), prikazana kot senčeno modro območje, umetno narisan kot mnogo manjša). Glej tudi sliko 6.

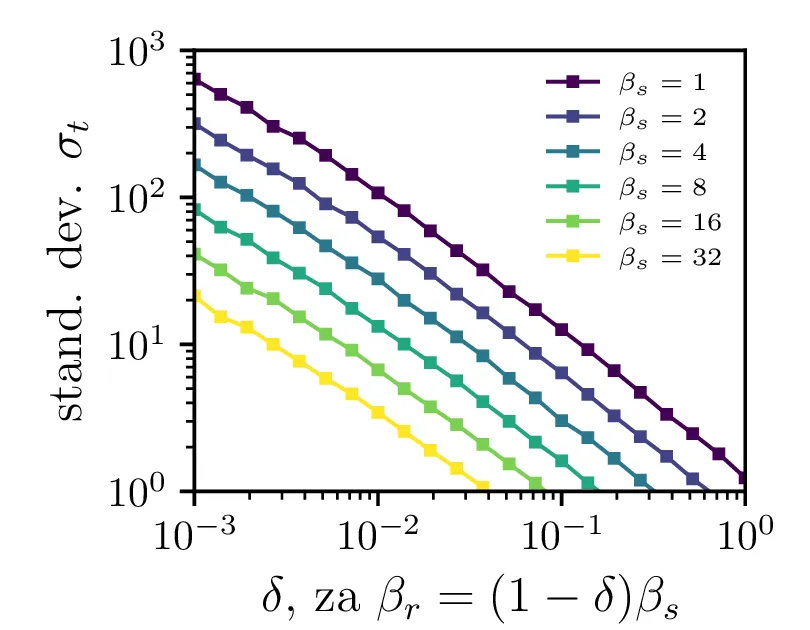

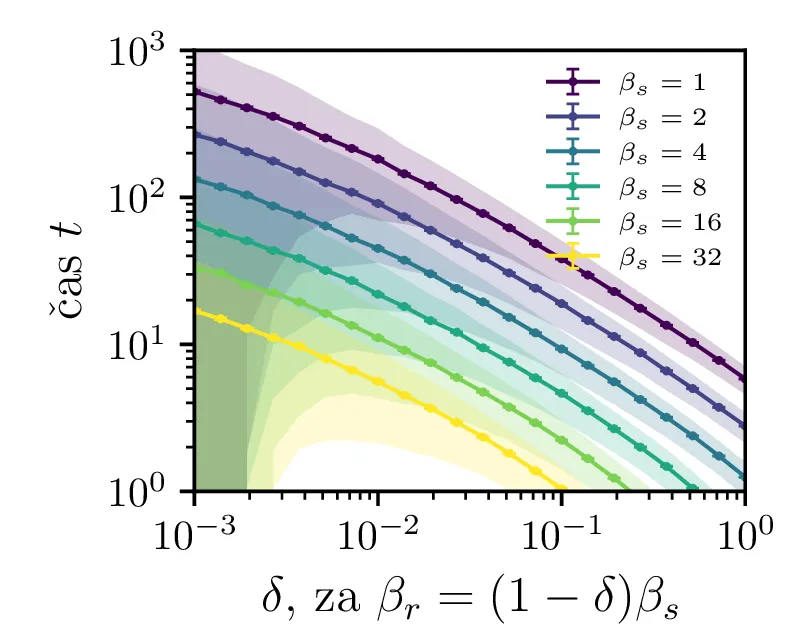

Odvisnost prihodnih časov (levo) in njihovih standardnih deviacij \(\hat{\sigma}_t\) glede na bližino \(\beta_r\) polu \(\beta_r = \beta_s\). Gledamo vrednosti \(\beta_r > \beta_r\), ki blizu \(\beta_s\) z relativno razliko \(\delta\), t. j. \(\beta_r = (1 -\delta) \beta_s\).

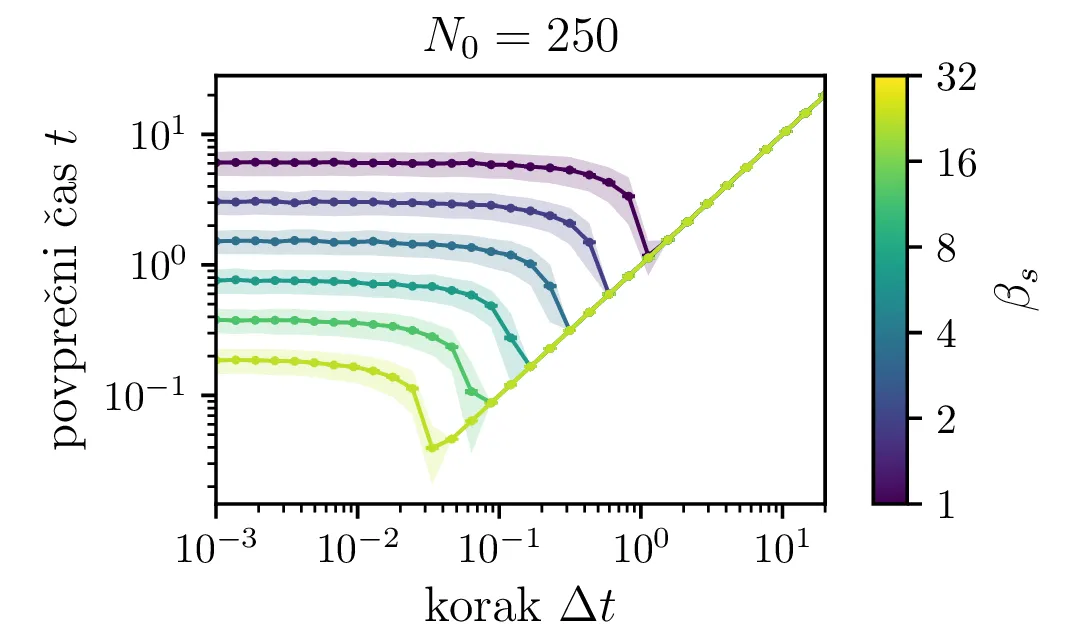

Odvisnost povprečnih časov izumrtja od koraka \(\Delta t\) za model brez rojstev \(\beta_r = 0\). Kot bi lahko pričakovali, je za večje hitrosti procesa \(\beta_s\) potreben za neizrojenost sorazmerno manjši korak. Senčena območja označujejo \(\hat{\sigma}_t\), napake pa so standardne napake povprečja.

Model prehodne matrike

Namesto ansambla žrebanih rešitev stohastične diferencialne enačbe 1 lahko problem prevedemo na stohastični proces, konkretno Markovsko verigo, ki opisuje evolucijo porazdelitvenega vektorja. Primer takega vektorja za populacijo \(0 \ge N \ge N_0\) in \(N_0 = 9\) je zapisan kot \[\mathrm{x}_9 = \begin{pmatrix} p_{N = 0} & p_{N = 1} & \hdots & p_{N = 8} & p_{N = 9} \end{pmatrix}^T.\] Če nas zanima evolucija porazdelitev za populacijo \(N(t = 0) = N_0\), je začetna porazdelitev pri času \(t = 0\) oblike \[\mathrm{x}_9(t = 0) = \begin{pmatrix} 0 & 0 & \dots & 0 & 1 \end{pmatrix}^T.\] Za čase \(t > 0\) lahko porazdelitev razvijemo kot matrično množenje \[\mathbf{x}(t + h) = M \mathbf{x}(t),\] pri čemer je Markovska matrika, t. i. prehodna matrika oblike \[M_9 = \begin{pNiceMatrix} 1 & S h \\ 0 & 1 - 1(B + S) & 2S \\ & B & 1 - 2(B + S) & 3S \\ & & \Ddots & \Ddots & \Ddots \\ & & & 7 B & 1 - 8(B + S) & 9 S \\ & & & & 8 B & 1 - 9 S \end{pNiceMatrix},\] pri čemer sta \(B\) in \(S\) le okrajšavi za \[B \vcentcolon=\beta_s \Delta t, \quad S \vcentcolon=\beta_r \Delta t.\] Na sliki 8 zgoraj vidimo evolucijo porazdelitve pri zaporednih množenjih z matriko za \(\beta_s = 1\). Začetna porazdelitev z ničelno varianco se razširi, nato pa počasi premakne proti stacionarni porazdelitvi \(\mathbf{x} = (1, 0, \dots, 0, 0)\), ki pomeni izumrtje populacije. Na sliki 8 desno zgoraj vidimo tudi odvisnost \(\sigma_N\) od časa, v rdeči in modri barvi pa tudi CDF in PDF verjetnosti za izumrtje. Prav tako kot smo to ugotovili za stohastično diferencialno enačbo 1 se ob dodatku \(\beta_r > 0\) verjetne trajektorije razširijo (slika 8 spodaj). Kako točno \(\beta_r > 0\) vpliva na potek izumiranja, najlepše vidimo na sliki 9, kjer rišemo kumulativno verjetnost izumrtja po času za \(\beta_s = 1\) in malo manjši \(\beta_r = \beta_s - \varepsilon < 1\).

Difuzivni režim

V analogu ne-stohastične diferencialne enačbe je izumiranje prisotno le v režimu \(\beta_s > \beta_r\). A možna stanja diskretiziranega populacijskega modela z Markovsko verigo so navzgor omejena \(M \le N_0\), stanje izumrtja \(\mathbf{x} = (1, 0, \dots, 0, 0)\) pa je edino stacionarno stanje procesa. Tako je pojav izumrtja prisoten tudi za \(\beta_s \ge \beta_r\). To vidimo v različnih realizacijah na sliki 10, kjer vidimo difuzivni režim \(\beta_s = \beta_r\) za začetno populacijo \(N_0 = 250\). Vidimo tudi difuzijo iz začetnega stanja \(N(t = 0) = N_0 / 2\) za \(N_0 = 25\), kjer se trajektorije sprva širijo enakomerno gor in dol (rojstva in smrti), na koncu pa se vseeno ustalijo v stanju izumrtja. Nekoliko presenetljivo velja tudi za režim \(\beta_r > \beta_s\) (slika 10 spodaj).

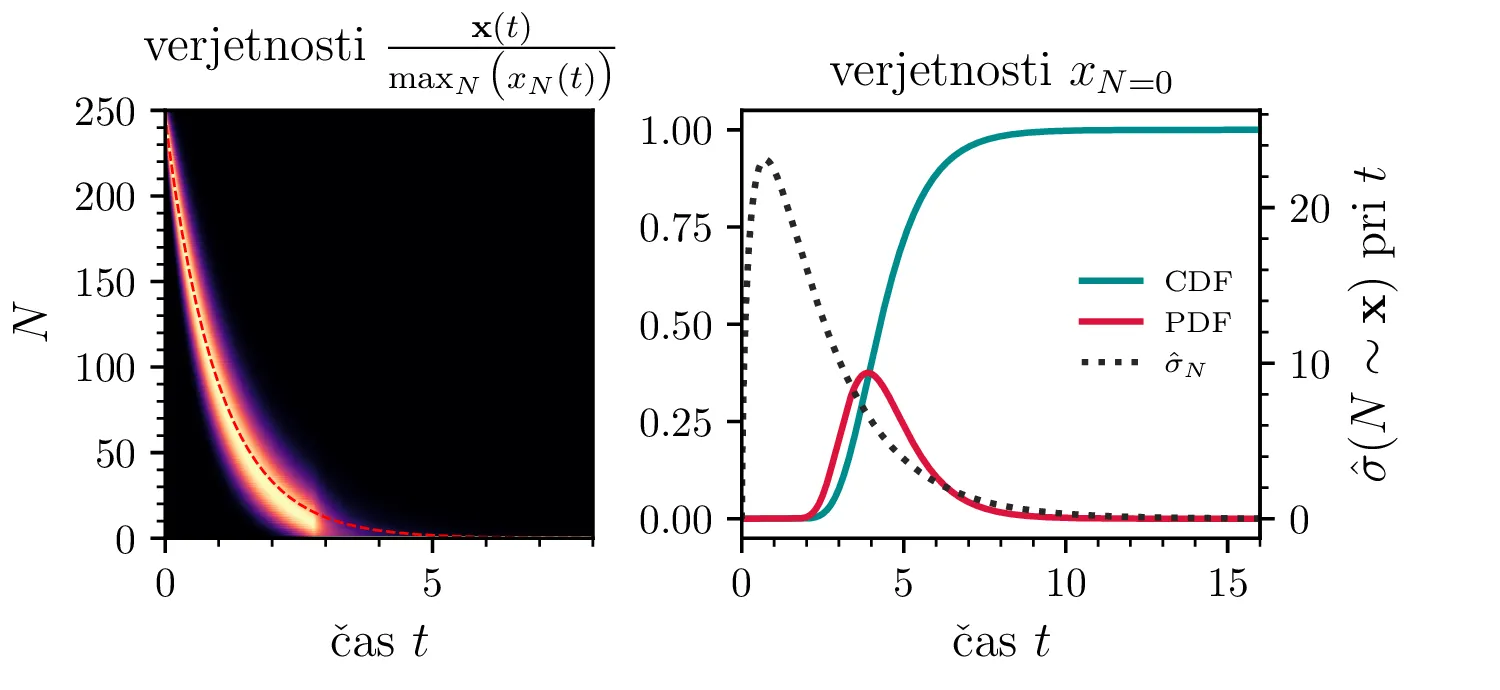

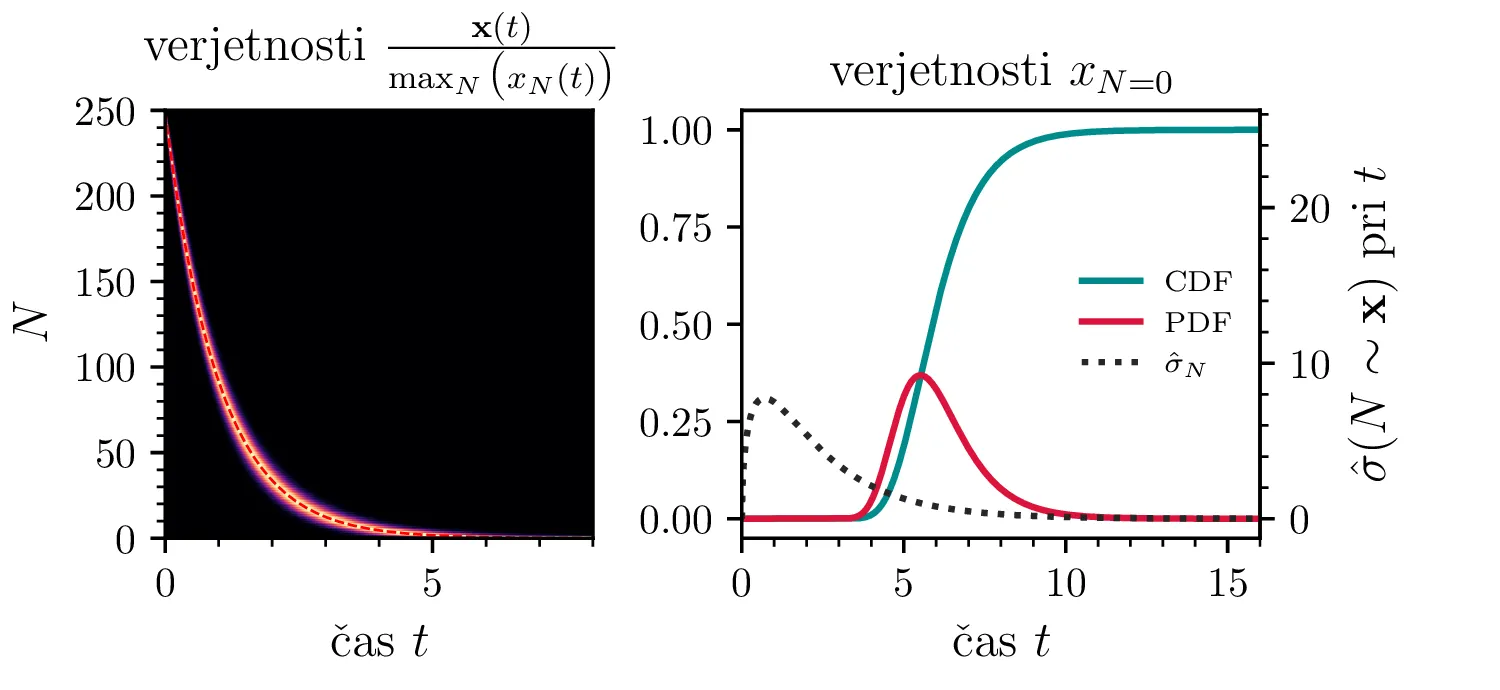

(Levo) Prikaz evolucije verjetnostnega vektorja \(\mathbf{x}(t)\) za \((\beta_s, \beta_r) = (1, 0)\) (zgoraj) in \((\beta_s, \beta_r) = (5, 4)\) (spodaj), ki opisuje porazdelitev populacije \(N\) ob času \(t\). Verjetnosti so za posamezen čas \(t\) normirane tako, da je maksimum enak \(1\). (Desno) Verjetnosti (CDF v modrem) izumrtja populacije \(x_{N = 0}(t)\) in njen odvod (PDF v rdečem). Na sekundarni \(y\)-osi desno je prikazan tudi standardni odklon \(\hat\sigma_N\) po časih \(t\).

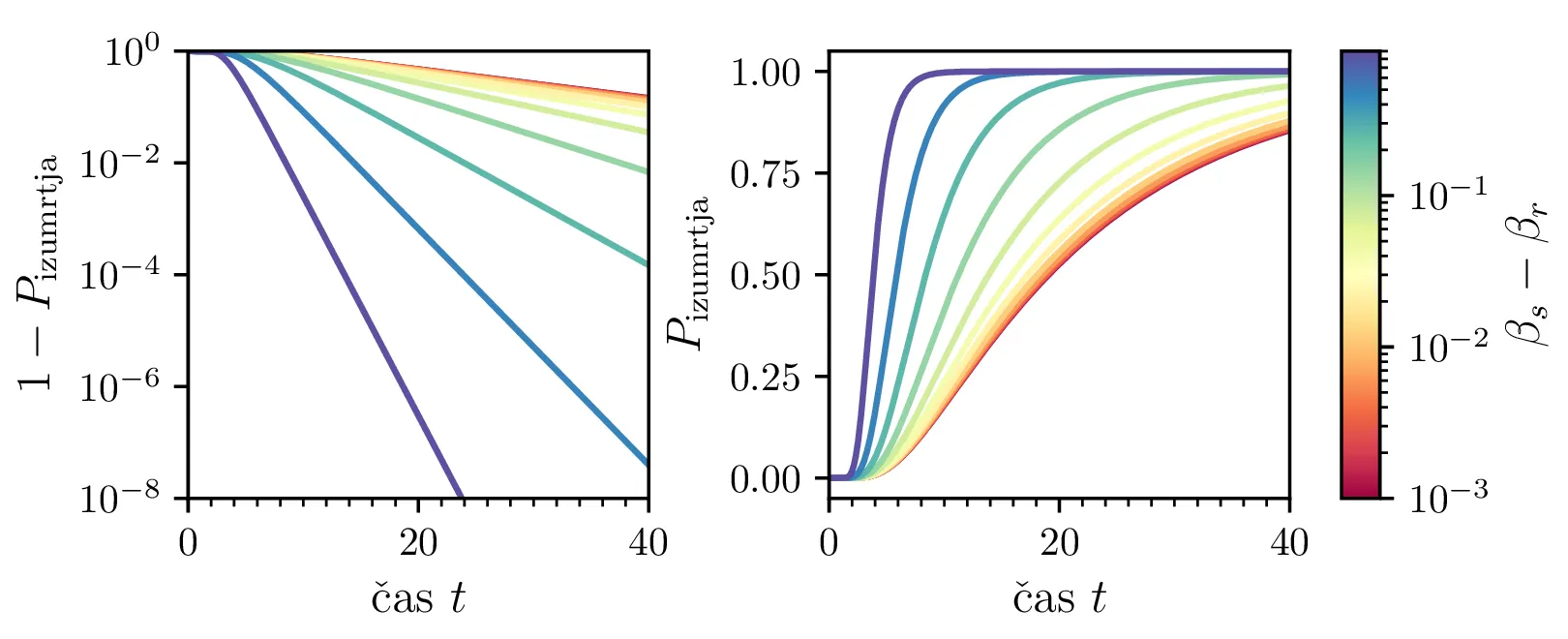

(Levo) Komplementarna verjetnost za izumrtje po času za \(\beta_s = 1\) in \(\beta_r\), ki je vedno bližje \(1\). Bližje kot je \(\beta_r < 1\), počasnejše je izumiranje. (Desno) Verjetnost za izumiranje z značilno sigmoidno obliko. Po dolgem času vedno narastejo na \(1\)

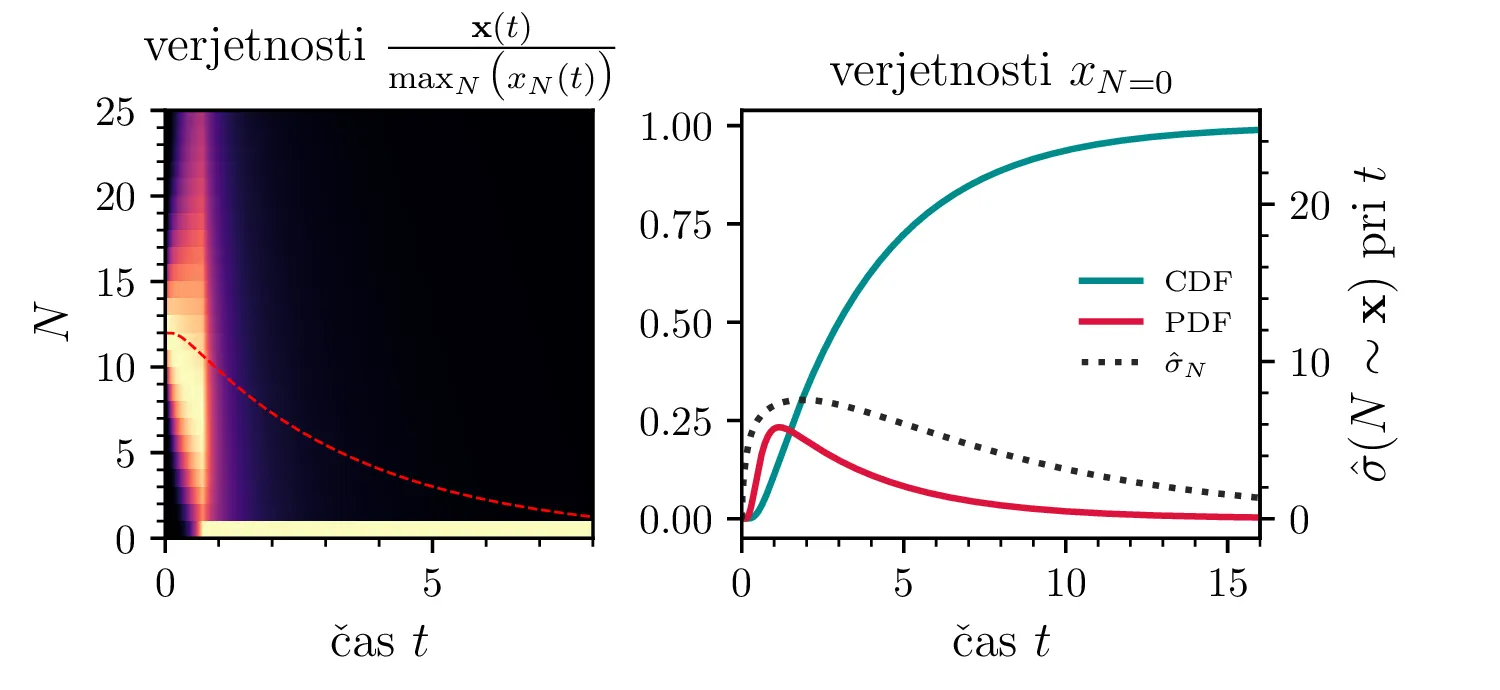

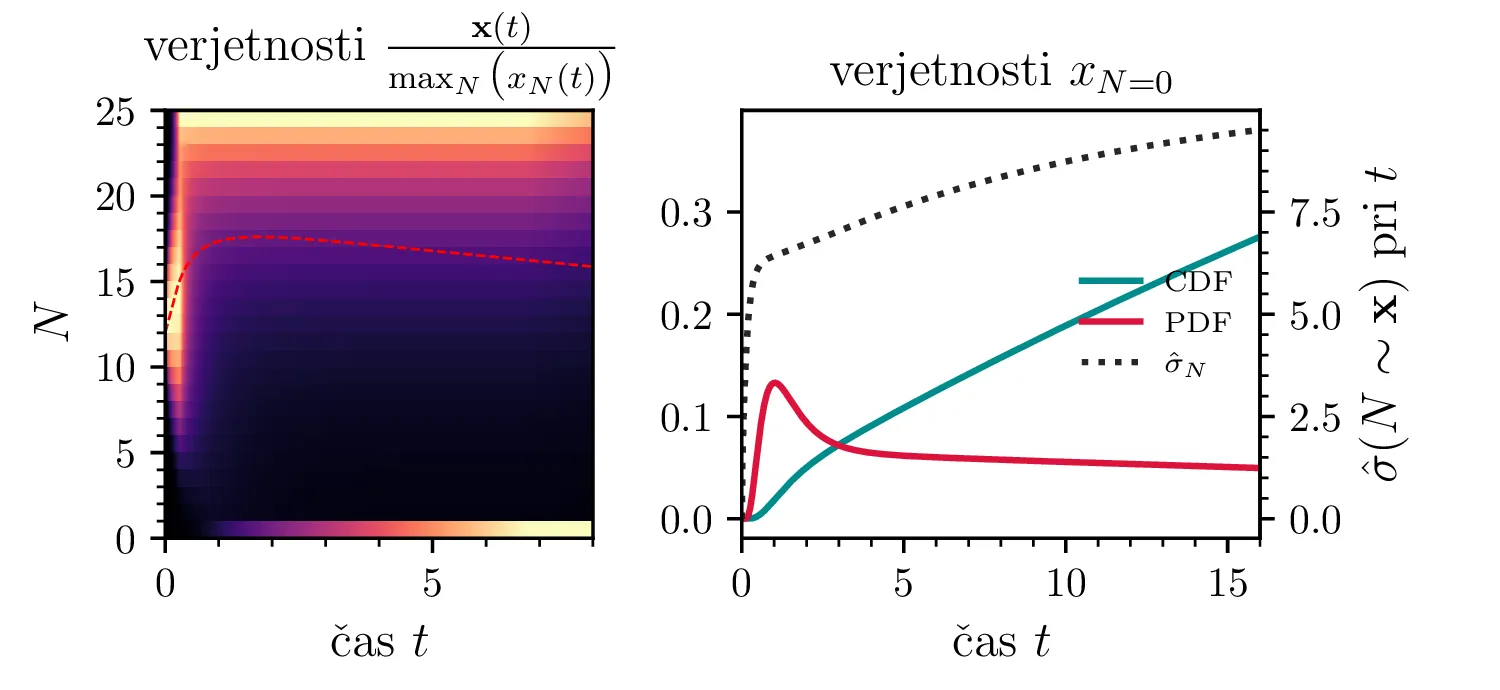

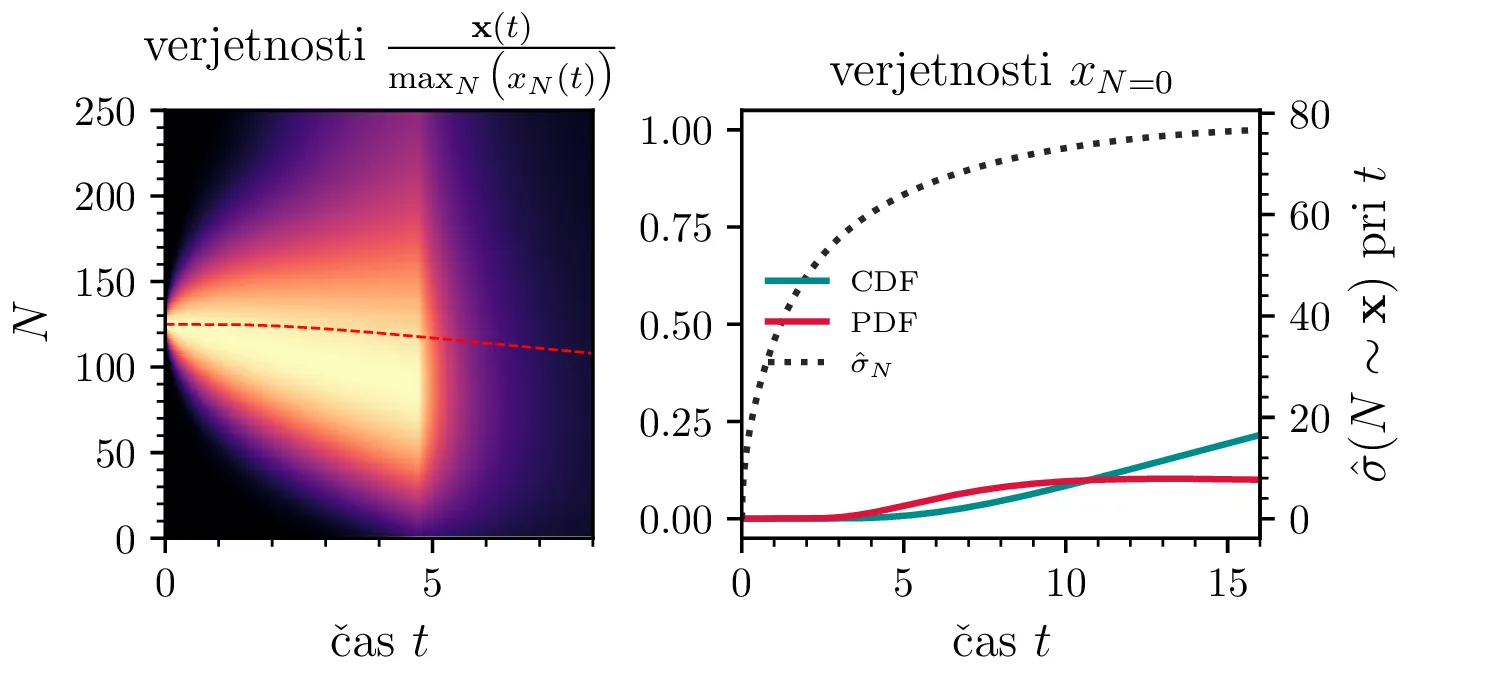

Evolucija Markove verige za difuzivni režim \(\beta_s = \beta_r \neq 0\). Ker je \(N = 0\) edino stacionarno stanje, je verjetnost izumrtja s časom še vedno monotono naraščajoča funkcija, a čas izumrtja je znatno podaljšan. (Levo spodaj in sredinsko) Prikaz evolucije verjetnostnega vektorja \(\mathbf{x}(t)\) v difuzivnem režimu \((\beta_s, \beta_r) = (5, 5)\). (Levo spodaj) Prikaz režima kjer je \(\beta_s < \beta_r\), konkretno \((\beta_s, \beta_r) = (4, 5)\). Ker je za ta stohastični proces populacija navzgor omejena, \(N = 0\) pa je edino stacionarno stanje, je konvergenca še vedno k temu stanju, le povprečni čas izumrtja se podaljša. (Desno) Verjetnosti (CDF v modrem) izumrtja populacije \(x_{N = 0}(t)\) in njen odvod (PDF v rdečem). Na sekundarni \(y\)-osi desno je prikazan tudi standardni odklon \(\hat\sigma_N\) po časih \(t\).

Stohastični Lotka-Volterra

Stohastični Lotka-Volterra model opišemo z stohastično diferencialno enačbo, kjer rojstva in smrti opišemo z nasprotno predznačenimi Poissonovskimi \(\mathcal{P}\) členi, predacijo pa prav tako z Poissonovskimi členi \(\propto ZL\). Sistem stohastičnih enačb je torej \begin{equation}\begin{aligned} &Z(t + \Delta t) = Z(t) + \mathcal{P}(5\alpha Z \Delta t) - \mathcal{P}(4 \alpha Z \Delta t) - \left( \frac{\alpha ZL }{L_0} \right), \nonumber \\ &L(t + \Delta t) = L(t) + \mathcal{P}(4\beta L \Delta t) - \mathcal{P}(5 \beta L \Delta t) + \left( \frac{\beta ZL }{Z_0} \right), \label{eq:stohastic-lotka} \end{aligned}\end{equation} kar v zvezni ne-stohastični sliki ustreza sistemu navadnih diferencialnih enačb \[\begin{aligned} &\dot{Z} = \alpha Z - \alpha \frac{ZL}{L_0}, \nonumber \\ &\dot{L}= -\beta L + \beta \frac{ZL}{Z_0}. \end{aligned}\] Na sliki 11 vidimo primer 40 shohastičnih potekov \(Z, L\) populacij. V osnovi je obnašanje še vedno ciklično, le pri vsakem ciklu obstaja v minimumu populacije za vrsto možnost izumrtja le-te vrste. To se še lepše vidi na histogramih na sliki 15, kjer so v zgornji vrsti predstavljeni histogrami vseh izumrtij po času, v sredinski in spodnji vrsti pa vidimo histograme ločeno za izumrtja ene in druge vrste (zajcev in lisic). V teh ločenih histogramih vidimo jasne vrhove povečane verjetnosti za izumrtje vrste, ki ustrezajo periodičnih minimumom populacije za to vrsto.

Na sliki 13 je narisana odvisnost povprečnih časov za neko izbiro \(\alpha = \beta\) od koraka stohastične integracije. Zgodba je povsem enaka kot s korakom integracije za proces izumiranja na sliki 7, potreben je dovolj majhen \(\Delta t\), za večje \(\alpha = \beta\) je potrebna izbira manjšega koraka.

Povprečni čas izumrtja

Na sliki 12 so predstavljeni povprečni časi izumrtja za različne hitrosti \(\alpha\) in \(\beta\). Spet ločimo dogodke izumrtja na izumrtja zajcev \(Z = 0\) in izumrtja lisic \(L = 0\). Na sliki 12 spodaj se ločeno vidita povprečna časa za izumrtja zajcev in izumrtja lisic. Za \(\alpha \ll \beta\) na grafu izumrtij \(Z = 0\) ni več točk, saj so dogodki tako redki, da jih sploh ne zajamemo (ali pa jih zajamemo res majhno število in je dobljeno povprečje povsem nezanesljivo). Obratno je za režim \(\alpha \gg \beta\) očiten manjko točk na grafu izumrtij \(L = 0\). V tem režimu so vice-versa izjemno redka izumrtja lisic.

Še bolj eksplicitno je prehod med tema dvema režimoma izumiranj prikazan na sliki 14, kjer je očiten prehod iz izumiranja lisic za \(\alpha \ll \beta\) v izumiranje zajcev za \(\alpha \gg \beta\).

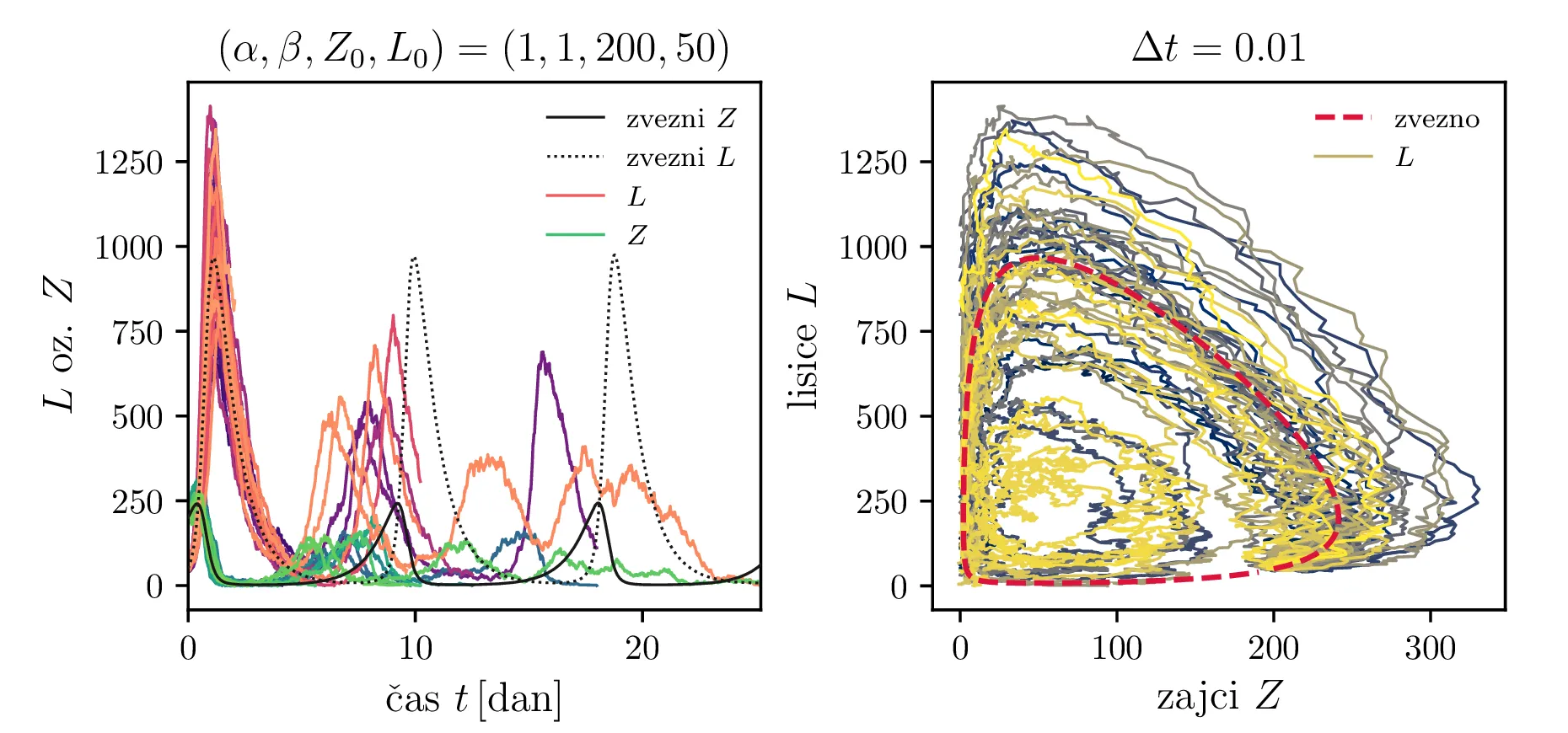

(Levo) 40 potekov populacij zajcev (v zelenem) in lisic pred izumrtjem (v oranžnem). S polno črno in pikčasto črno črto sta narisana poteka za model z istimi parametri in začetnim pogojem v zvezni sliki. (Desno) Fazni diagram potekov.

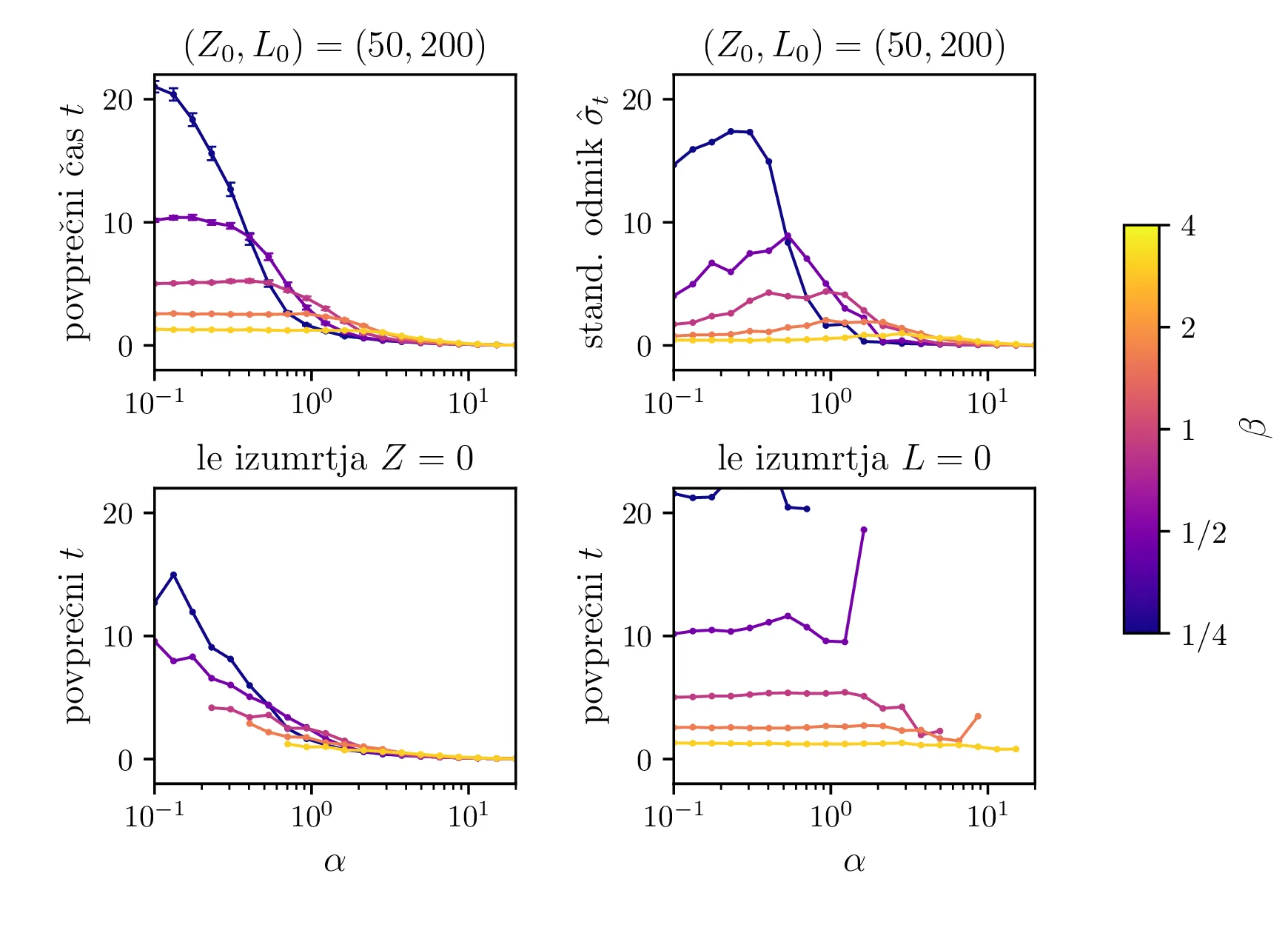

(Zgoraj) Časi izumrtij (levo) in njihov standardni odmik znotraj ansambla 1000-ih hodov v odvisnosti od parametra \(\alpha\) za nekaj različnih \(\beta\). Stohastično enačbo rešujemo z \(\Delta t = 0.02\). (Spodaj levo) Povprečni časi le za izumrtja zajcev \(Z = 0\). Tam kjer ni točk, je verjetnost za izumrtje tipa \(Z = 0\) enaka 0. (Spodaj desno) Povprečni časi le za izumrtja lisic \(L = 0\). Tam kjer ni točk, je verjetnost za izumrtje \(L = 0\) enaka \(0\).

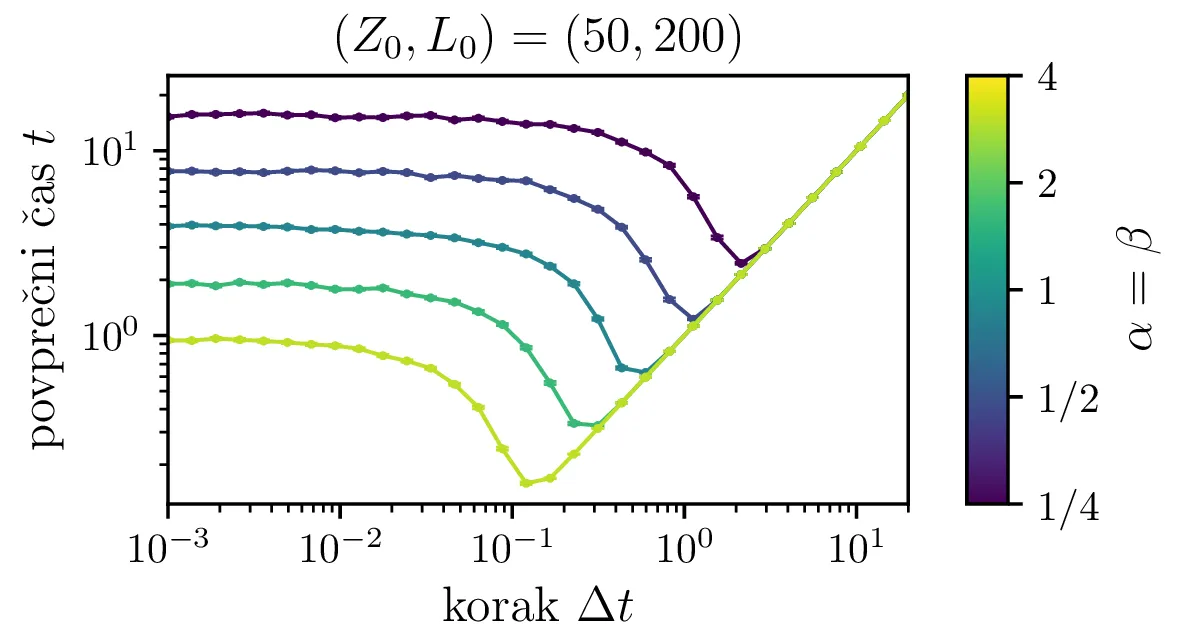

Odvisnost povprečnih časov izumrtja od koraka \(\Delta t\) s katerim rešujemo 2. Povprečja časov so za večjo natančnost narejena čez nekoliko večji ansambel \(5000\) hodov. Kot bi lahko pričakovali, je za večje hitrosti \(\alpha = \beta\) potreben za neizrojenost manjši korak.

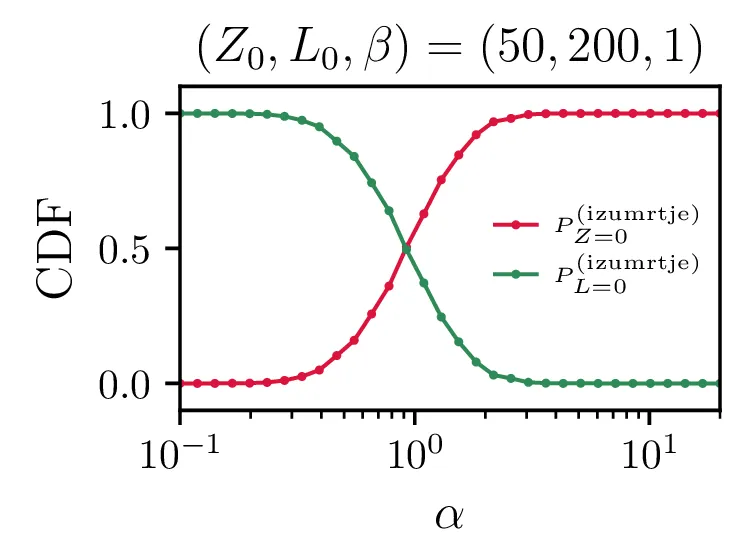

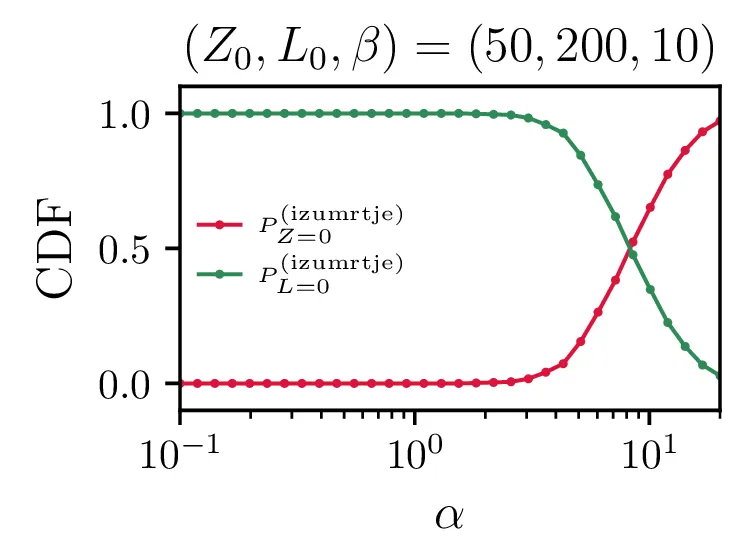

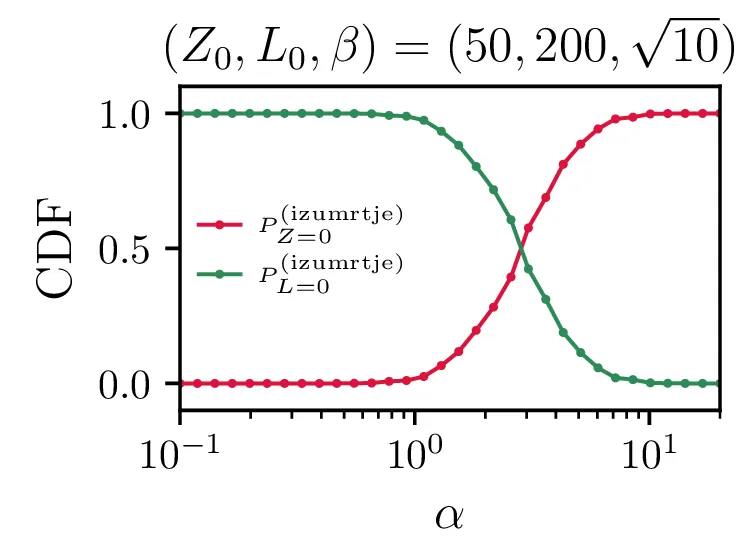

Verjetnosti za različne tipe izumrtij glede na parameter \(\alpha\) in \(\beta \in \{ 1, \sqrt{10}, 10 \}\) (levo, sredinsko in desno). Vidimo, da v režimu \(\alpha \gg \beta\) prevladujejo izumrtja zajcev (verjetnost \(P_{L = 0}^{\mathrm{(izumrtje)}} \sim 1\)), v režimu \(\alpha \ll \beta\) pa izumrtja lisic (verjetnost \(P_{Z = 0}^{\mathrm{(izumrtje)}} \sim 1\)).

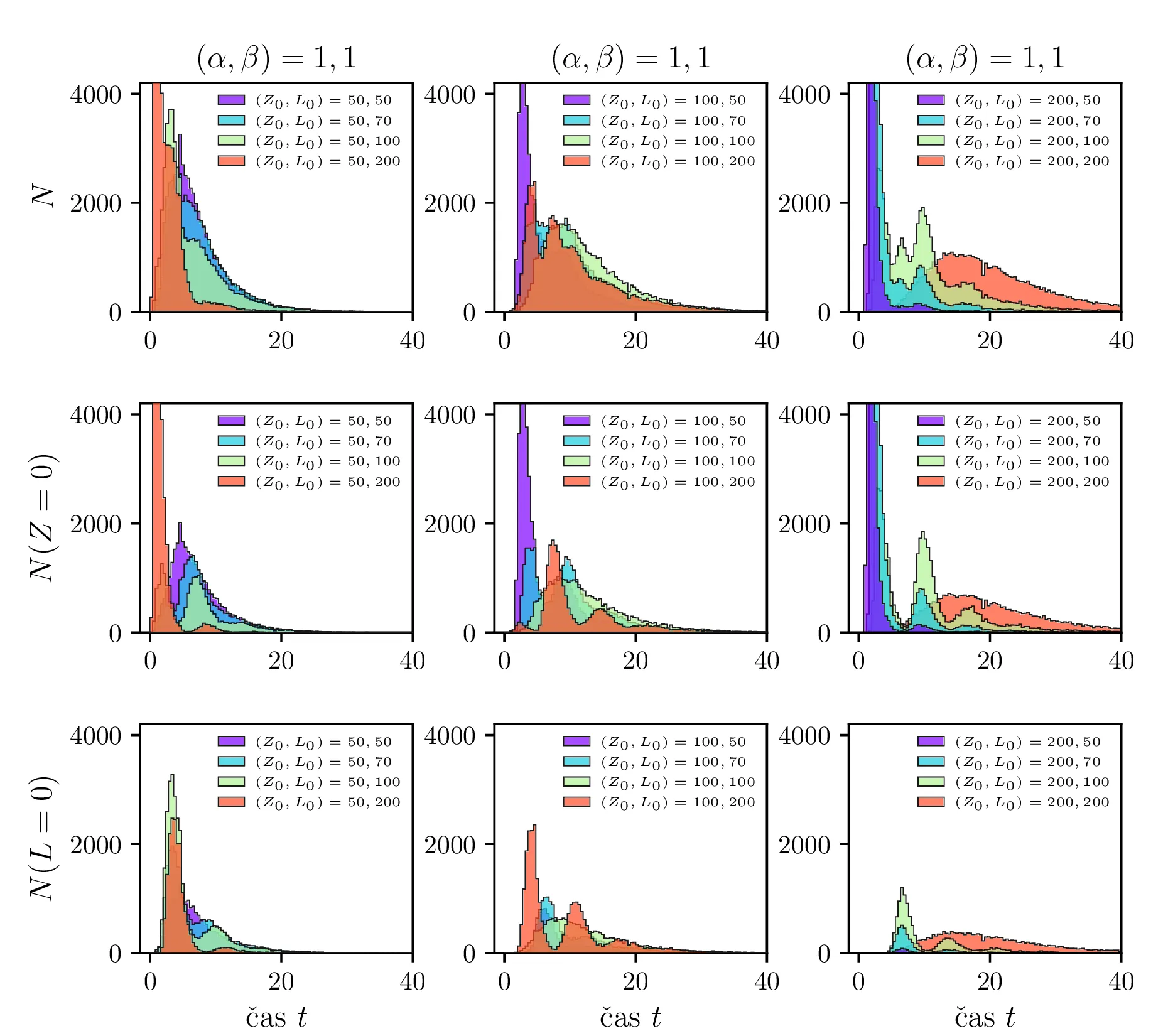

Histogrami časov izumrtij za različne začetne populacije. (Zgoraj) Skupno število dogodkov izumrtja zajcev ali lisic. (Sredinsko) Histogram po časih izumrtja za dogodke, kjer je časovna evolucija terminirana z \(Z = 0\). (Spodaj) Histogram po časih izumrtja za dogodke, kjer je časovna evolucija terminirana z \(L = 0\). Jasno vidimo, kako sta izumrtji \(Z = 0\) in \(L = 0\) komplementarni v časovni domeni, približno kot dve fazno zamaknjeni nihanji v \(\sim\) Poissonski ovojnici. To se sklada z minimumi razvoja \(Z, L\) populacij v ne-stohastičnih Lotka-Volterra enačbah. Ko je populacija zajcev majhna, je velika možnost, da izumre. Enako velja za majhno populacijo lisic.

Shohastični model epidemije

Podobno kot v 4. nalogi bomo časovni razvoj epidemije opisovali z sistemom diferencialnih enačb za tri razrede dovzetnih \(D\), bolnih \(B\) in imunih \(I\). Dodali bomo tudi člen \(-\gamma I\), ki bo opisoval popuščanje imunosti v nekem času \(\tau_\mathrm{pop. imunosti} = \frac{1}{\gamma}\). Sistem ne-stohastičnih enačb tedaj zapišemo kot \[\begin{aligned} \dot{D} &= -\alpha DB + \gamma I, \nonumber \\ \dot{B} &= \alpha DB - \beta B, \\ \dot{I} &= \beta B - \gamma I \nonumber. \end{aligned}\] Preprosto je videti, kako tak zvezni model preslikamo v sistem stohastičnih diferencialnih enačb. Kar brez dolgovezenja zapišemo \begin{equation}\begin{aligned} &D(t + \Delta t) = D(t) -\mathcal{P}(\alpha DB \Delta t) + \mathcal{P}(\gamma I \Delta t), \nonumber \\ &B(t + \Delta t) = B(t) + \mathcal{P}(\alpha DB \Delta t) - \mathcal{P}(\beta B \Delta t), \label{eq:stohastic-DBI} \\ &I(t + \Delta t) = I(t) + \mathcal{P}(\beta B \Delta t) - \mathcal{P}(\gamma I \Delta t) \nonumber. \end{aligned}\end{equation} Na sliki 16 vidimo primerjavo med procesom za model pri \(\gamma = 0\), t. j. ko pridobljena imunost pacienta ne popusti in modelom z neko hitrostjo popuščanja \(\gamma = 0.05\). Tako popuščanje znatno podaljša epidemijo, kar se pozna na veliko daljšem desnemu repu histograma po časih konca epidemije. Poveča se tako povprečni čas kot tudi njegova varianca, eksplicitno to narišemo na sliki 18, kjer je vidno, da za dovolj majhne \(\beta = 1\), t. j. za dolgožive bolezni, trajanje epidemije zelo občutljivo na popuščanje imunosti. Da je to res pogojeno s kombinacijo dolgožive bolezni in z popuščanjem imunosti, lahko vidimo z uvedbo parametra \(\Gamma \vcentcolon=\frac{\gamma}{\beta}\), kjer je odvisnost lepša in kriterij za izjemno dolgo trajajočo epidemijo je približno \[\Gamma > \Gamma_c, \quad \Gamma_c \approx 0.05,\] kot to vidimo na sliki 18 spodaj, kjer vsi časi hkrati poskočijo nekje približno pri \(\Gamma_c \approx 0.05\). Za večje \(\Gamma \gg \Gamma_c\) so epidemije pričakovano lahko izjemno dolge, kot to vidimo vsaj ilustrirano na primeru 17.

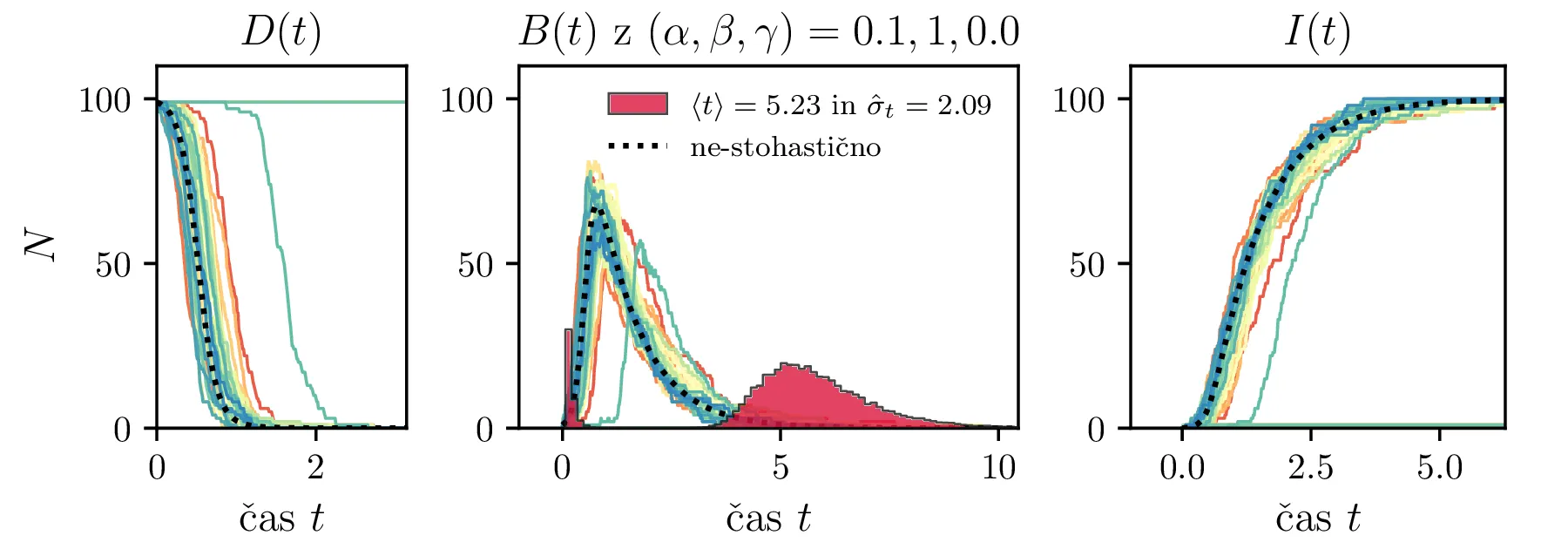

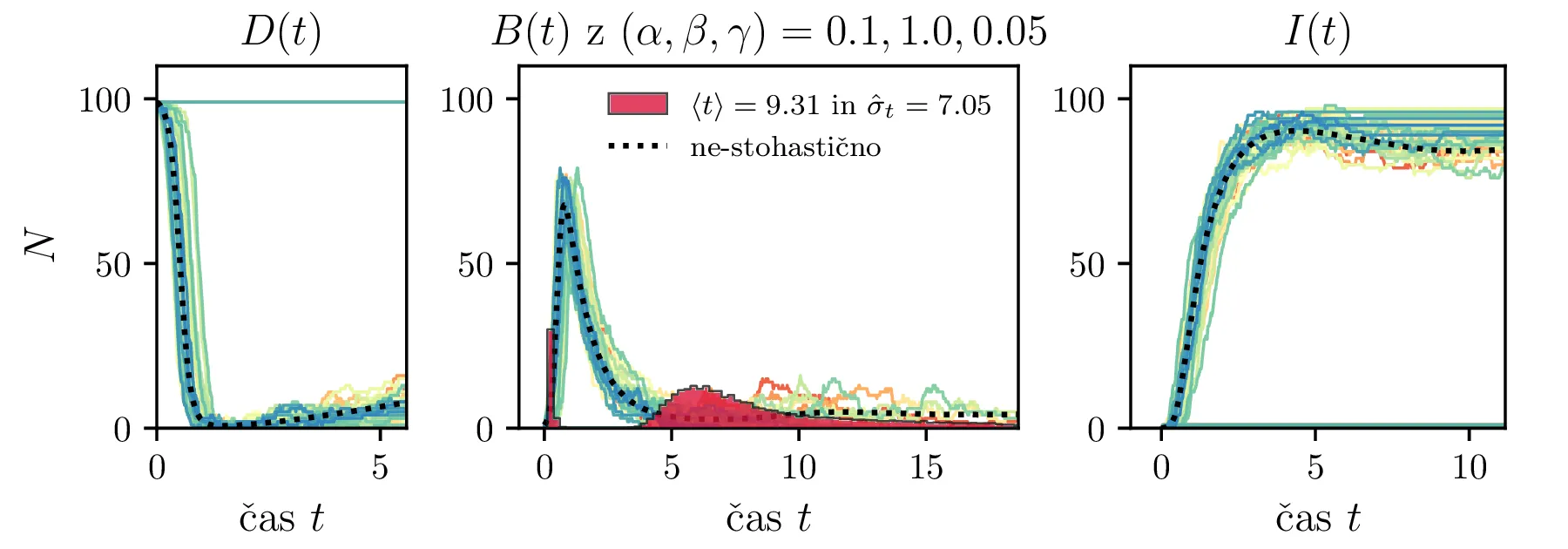

Primerjava DBI modelov z \(\gamma = 0\) (zgoraj) in z \(\gamma = 0.05\) (spodaj). Narisanih je po \(50\) potekov za razrede \(D\), \(B\) in \(I\) za parametra \((\alpha, \beta) = (0.1, 1)\) in enega začetnega bolnika \(B_0 = 1\). Narisan je histogram prihodnih časov konca epidemije, ko število obolelih pade na \(B = 0\). Jasno je, da že majhen \(\gamma > 0\) znatno podaljša desni rep porazdelitve prihodnih časov. Črtkano je narisan zvezni ne-stohastični model z istimi parametri.

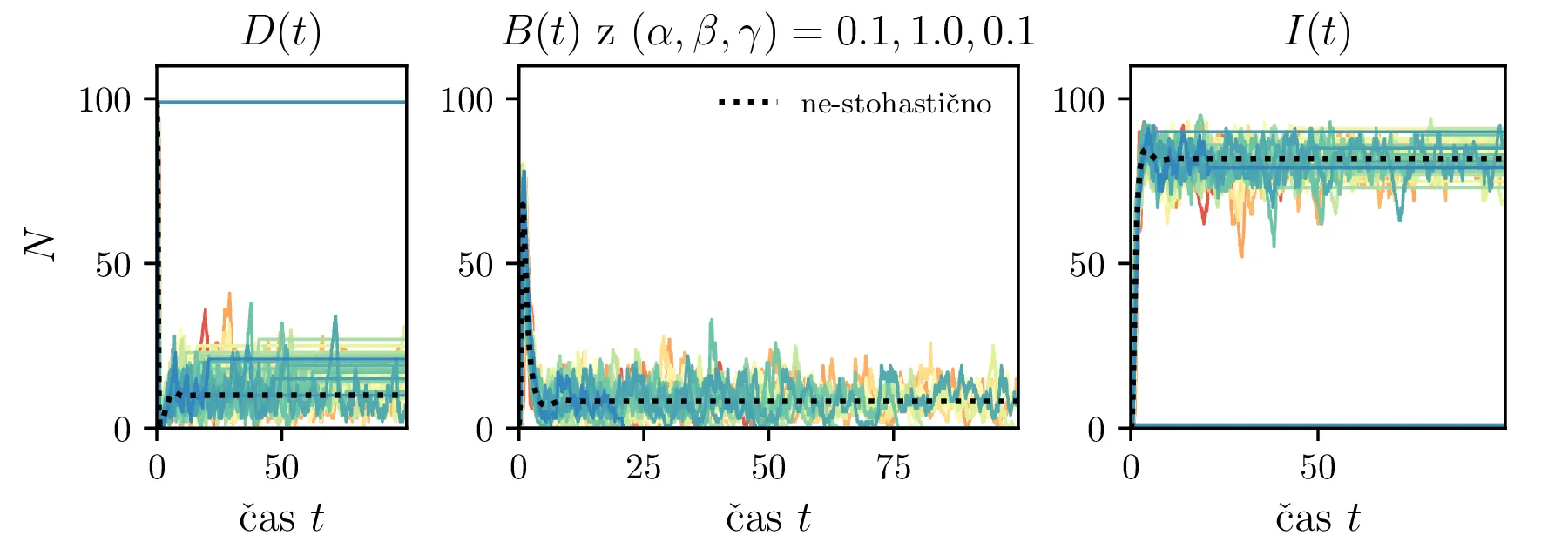

Poteki kot na sliki 16 za \(\gamma = 0.1\). Takšna hitrost izgubljanja imunosti \(\gamma\) je dovolj velika, da se epidemija vsaj navidezno v dobrem delu ansambla potekov sploh ne zaključi, temveč le naključno oscilira okoli majhnih števil bolnih.

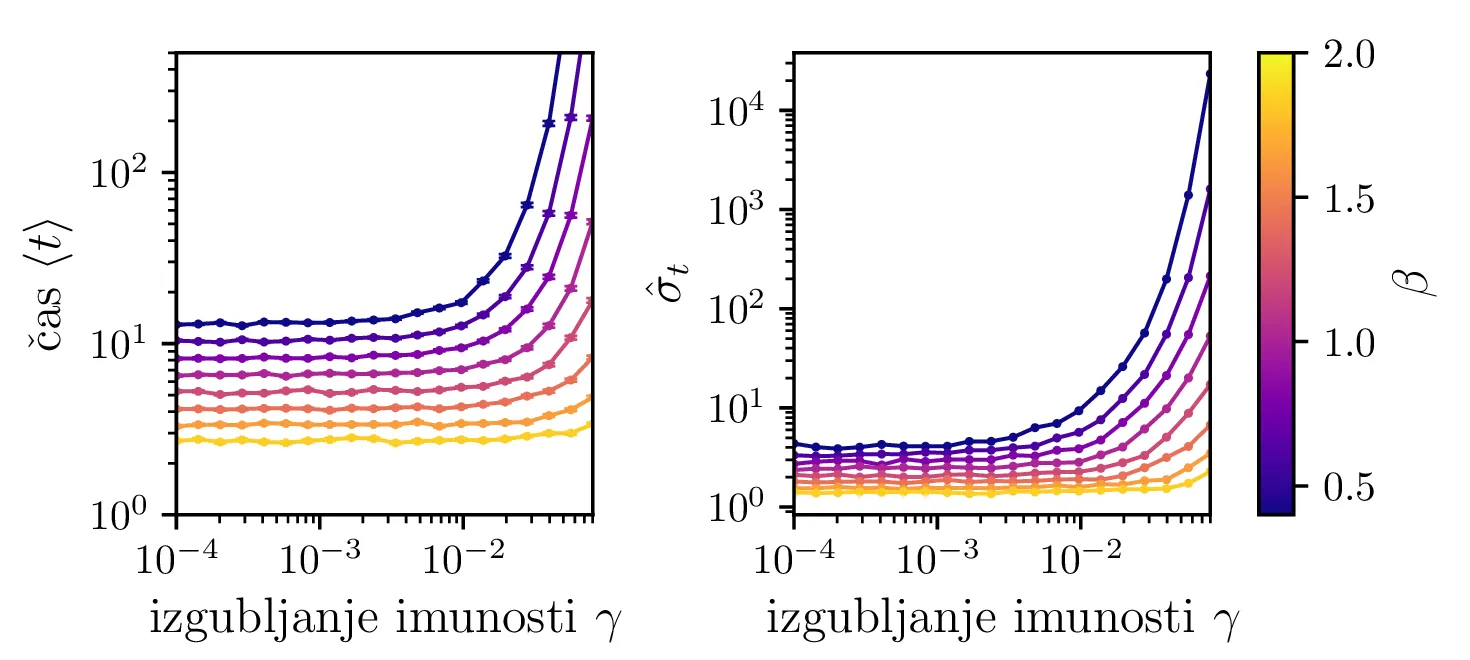

(Zgoraj) Povprečni čas trajanja epidemije \(\langle t \rangle\) (levo) in standardne deviacije \(\hat{\sigma}_t\) tega časa (desno) v odvisnosti od hitrosti za izgubljanje imunosti \(\gamma\). Vidimo, da za dovolj majhne \(\beta\), t. j. za dolgo trajajočo bolezen čas trajanja epidemije zelo drastično naraste, ko večamo še vedno relativno majhen \(\gamma\). (Spodaj)
